지그비(ZigBee) 생산현황판
미래디스플레이
2017. 4. 26. 16:07

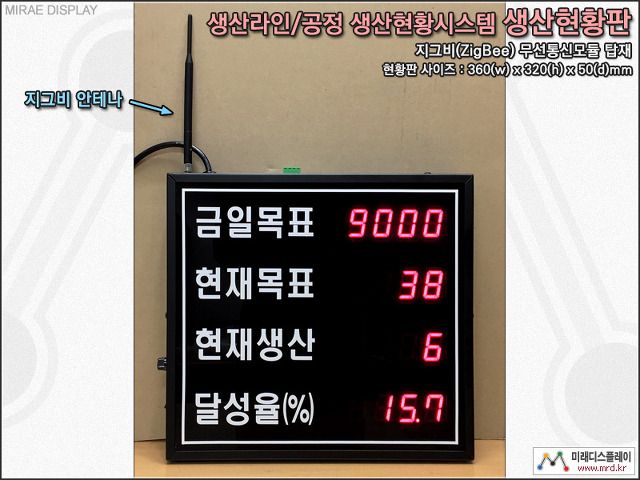

지그비(ZigBee) 무선통신 모듈을 사용한 생산현황판(공장현황판)입니다.
금일목표, 현재목표, 현재생산(실적수량), 달성율 등을 표시합니다. 다수 현황판의 목표, 실적을 일괄 수정할 수 있도록 PC프로그램(생산현황운영 SW) 방식으로 제작되었습니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 350mm x 세로 320mm x 두께 45mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 8W (평균) / 12W (최대) | |
| 표시 (숫자) |
FND | 1.2인치 적색 모듈 (FND 1개 모듈 사이즈 29x40mm) | ||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) [기본] | |||
| 기타 사항 | 금일목표, 현재목표, 현재생산, 달성율(%) 문구 및 기능 변경 가능 예) 생산목표, 월간목표, 생산실적, 생산수량, 양품수량, 누적실적, 미달수량, 차이, UPH 등 |
|||
- 기능
| 기능1 | 생산라인 또는 공정별 목표, 실적, 달성율 현황을 현황판에 실시간으로 출력 |
| 기능2 | PC프로그램으로 종합 관리 (목표수량, 작업시간, 사이클타임 등 설정) |
| 기능3 | 지그비 무선 통신 (라인 변경, 장비 이전에 따른 현황판 위치 이동 용이) |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:92
