생산 현황
생산라인 종합현황판
미래디스플레이
2016. 12. 29. 11:01

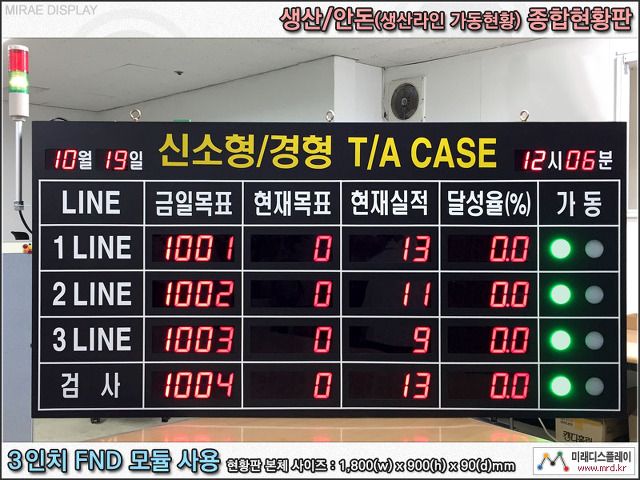

4개 생산라인의 목표, 실적, 안돈(andon) 내역을 표시하는 종합현황판입니다.
생산라인의 가동, 비가동 상태를 생산관리팀 또는 보전팀에서 즉시 파악하여 라인의 비가동 시간을 최소화함으로써 생산성 향상에 기여합니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 1,800mm x 세로 900mm x 두께 90mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 55W (평균) / 80W (최대) | |
| 표시 (숫자) |
FND | 목표, 실적, 달성율 : 3인치 적색 모듈 (FND 1개 모듈 사이즈 62x90mm) 월일시분 : 2.3인치 적색 모듈 (FND 1개 모듈 사이즈 48x69mm) |
||
| 도트 | - | |||
| LED | 50mm 모듈 (적색/녹색 가동 현황) | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC, 램프 (경광등), 부저 (사운드) | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 안돈 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) [기본] | |||
- 기능
| 기능1 | 생산라인별 목표, 실적, 달성률 내역을 현황판에 출력 |
| 기능2 | 이상 상황 발생에 따른 가동, 비가동 상태 표시 |
| 기능3 | PC프로그램으로 종합 관리 (목표, 작업시간, 이상 상태 등) |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:82
