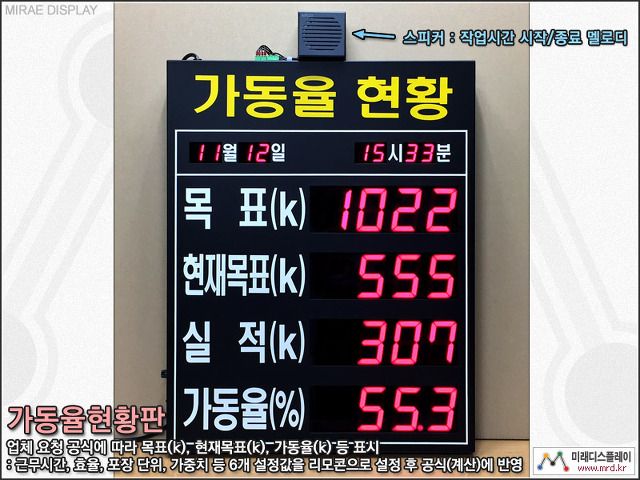

생산라인 제품의 생산 목표, 현재목표, 실적, 가동율 등을 표시하는 생산현황판입니다.
리모콘으로 설정한 환경설정 값(근무시간, 제품 효율, 포장 단위, 가중치 등)에 따라 현황판에 목표, 현재목표, 실적, 가동율이 표시됩니다.
작업시간을 10세트(작업/휴식 시작~종료) 설정할 수 있으며, 리셋 시간이 되면 실적 수량이 자동으로 초기화됩니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 550mm x 세로 700mm x 두께 60mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 15W (평균) / 20W (최대) | |
| 표시 (숫자) |
FND | 목표(k), 현재목표(k), 실적(k), 가동율 : 3인치 적색 모듈 (FND 1개 모듈 사이즈 62x90mm) 날짜, 시간 : 1.2인치 적색 모듈 (FND 1개 모듈 사이즈 29x40mm) |
||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 [기본] | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
| 기타 사항 | 현황판 타이틀, 목표, 현재목표, 실적, 가동율 문구 및 기능 변경 가능 예) 금일목표, 월간목표, 생산실적, 생산수량, 양품수량, 누적실적, 미달수량, 차이, UPH 등 |
|||
- 기능
| 기능1 | 리모콘 설정 (목표, 작업시간, 환경설정값 등 수정) |
| 기능2 | 초기화 시간 설정 : 실적수량 자동 초기화시간 (2개까지 설정 가능, 주간/야간) |
| 기능3 | 생산실적 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등) |
| 기능4 (옵션) | 작업시간 시작/종료시 알림 멜로디 (현황판 상단의 스피커를 통해 출력) |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:81
