생산라인 현황판

생산라인 또는 공정의 목표수량, 실적수량을 표시하는 생산현황판입니다.

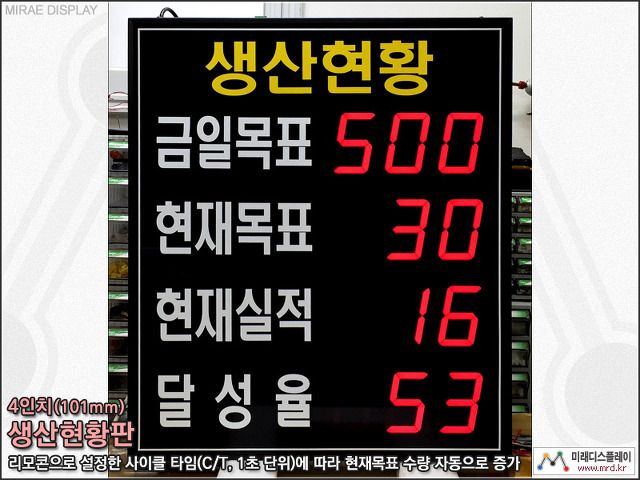

위 현황판 각 항목의 기능은 다음과 같습니다.

1) 금일목표 : 금일 생산할 목표 수량 (리모콘으로 설정)
2) 현재목표 : 현재 시점의 목표 수량 (리모콘으로 설정한 사이클타임(C/T, Cycle Time) 값에 따라 자동 증가)
3) 현재실적 : 현재 시점의 생산 수량 (PLC, 릴레이, 버튼 등을 통해 입력 받음)
4) 달성율 : 현재목표 대비 현재실적 퍼센트

숫자 높이 101mm의 4인치 FND 모듈을 사용하여 원거리에서도 생산현황을 쉽게 확인할 수 있습니다.


[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.

- 제품 사양

사이즈		가로 650mm x 세로 750mm x 두께 90mm (현황판 본체 기준)
재질		스틸 / SUS / 아연도금강판	컬러 (케이스)	흑색/밝은회색/아이보리 (색상 지정 가능)
전원		220V	소비전력	10W (평균) / 15W (최대)
표시 (숫자)	FND	4인치 적색 모듈 (FND 1개 모듈 사이즈 90x122mm)
	도트	-
	LED	-
입력 (데이터)	일반	무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본]
	특수	데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등)
	기타	0~20mA, 0~10V, 0~5V 입력
출력 (옵션)	일반	릴레이, PLC
	특수	데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력)
	기타	ERP 출력 가능 (PC 프로그램 설정형으로 제작시)
설정 (세팅)	리모콘	리모콘 설정형 [기본]
	PC	PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리)
기타 사항		현황판 타이틀, 금일목표, 현재목표, 현재실적, 달성율 문구 및 기능 변경 가능 예) 제O라인 현황, 목표수량, 생산수량, 양품수량, 불량수량, 누적실적, 미달수량, 차이, UPH 등

- 기능

기능1	리모콘 설정 (목표수량, 실적수량, 현재시간 수정)
기능2	입력 배수 설정 (입력 1회당 현재실적 증가량), 사이클타임 설정 (현재목표 증가 간격)
기능3	생산실적 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등)

[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:57
