공정 현황판 (안돈현황판)
미래디스플레이
2016. 6. 23. 16:37

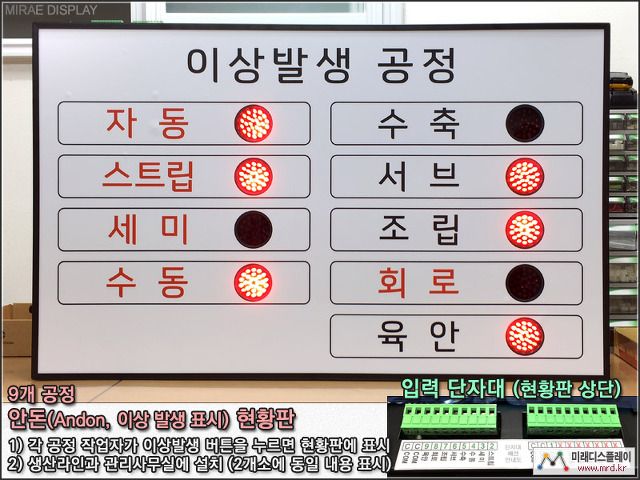

생산라인의 이상발생 공정을 표시하는 안돈(Andon: 行燈, あんどん) 현황판입니다.
생산라인/공정에서 비가동 상황이 발생할 때 작업자가 버튼을 눌루면 현황판에 그 데이터를 적색 LED 램프로 표시합니다. PLC, 릴레이 등에서 출력되는 신호를 표시할 수도 있습니다.
이상발생에 대한 즉각적인 조치를 가능하게 하여 생산라인의 비가동 시간을 최소화합니다. (생산성 향상)
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 960mm x 세로 600mm x 두께 50mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 15W (평균) / 25W (최대) | |
| 표시 (숫자) |
FND | - | ||
| 도트 | - | |||
| LED | 50mm 모듈 (적색) | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 안돈 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
- 기능
| 기능 | 이상발생 공정의 상황을 현황판에 실시간으로 표시 |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:54
