양품수량 불량수량 생산현황판
미래디스플레이
2016. 6. 23. 16:32

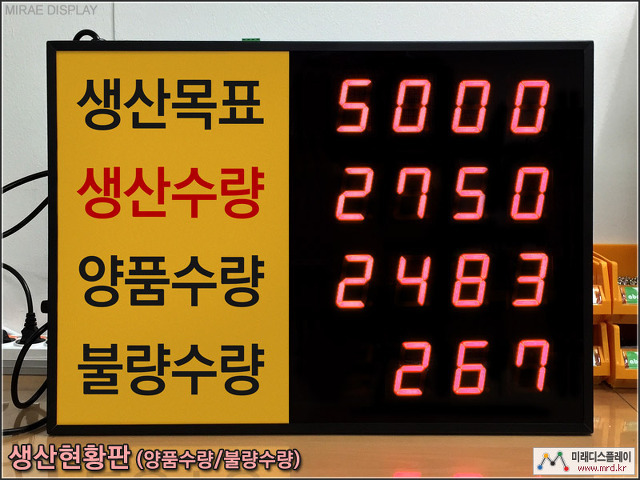

생산목표, 생산수량, 양품수량, 불량수량을 표시하는 생산라인/공정/공장 현황판입니다.
버튼 스위치, 포토센서, 릴레이, PLC 접점 등으로 생산수량 데이터를 입력 받아 현황판에 표시합니다. 생산수량은 양품수량과 불량수량의 합계로 표시합니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 650mm x 세로 450mm x 두께 50mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 13W (평균) / 18W (최대) | |
| 표시 (숫자) |
FND | 2.3인치 적색 모듈 (FND 1개 모듈 사이즈 48x69mm) | ||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 [기본] | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
| 기타 사항 | 생산목표, 생산수량, 양품수량, 불량수량 문구 변경 가능 예) 금일목표, 현재실적, 생산실적, 누적실적, 미달수량, 미달량, 차이, UPH 등 |
|||
- 기능
| 기능1 | 리모콘 설정 (생산목표, 생산수량 수량 수정) |
| 기능2 | 생산실적 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등) |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:53
