생산현황판 (생산라인 전광판)

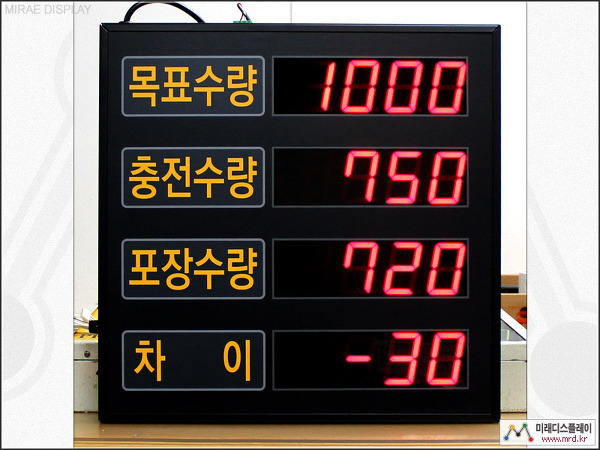

생산라인의 공정별 차이(미달 수량)를 표시하는 4단형 생산라인/공장 현황판(생산현황판)입니다.

최초 공정(충전공정 수량)과 마지막 공정(포장공정 수량)의 차이를 표시합니다. 각 공정의 수량(충전/포장)은 센서를 통해 입력 받습니다.

- 제품 사양

사이즈		가로 440mm x 세로 435mm x 두께 50mm (현황판 본체 기준)
재질		스틸 / 갈바 (아연도금강판)	컬러 (케이스)	요청 사항 반영 [흑색/아이보리 기본]
전원		220V	소비전력	18W (최대)
표시 (숫자)	FND	2.3인치 적색 모듈 (FND 1개 모듈 사이즈 48x69mm)
	도트	-
	LED	-
입력 (데이터)	일반	무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본]
	특수	데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등)
	기타	0~20mA, 0~10V, 0~5V 입력
출력 (옵션)	일반	릴레이, PLC
	특수	데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력)
	기타	ERP 출력 가능 (PC 프로그램 설정형으로 제작시)
설정 (세팅)	리모콘	리모콘 설정형 [기본]
	PC	PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리)
기타 사항		목표수량, 충전수량, 포장수량, 차이 문구 변경 가능 예) 금일목표, 생산목표, 목표수량, 현재수량, 생산실적, 누적실적, 미달수량, UPH 등

- 기능

기능1	리모콘 설정 (목표수량, 충전수량, 포장수량 수량 수정)
기능2	센서타임 설정 (센서가 입력을 감지하는 시간, 대기하는 시간)
기능3	충전 및 포장수량 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등)

[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:32
