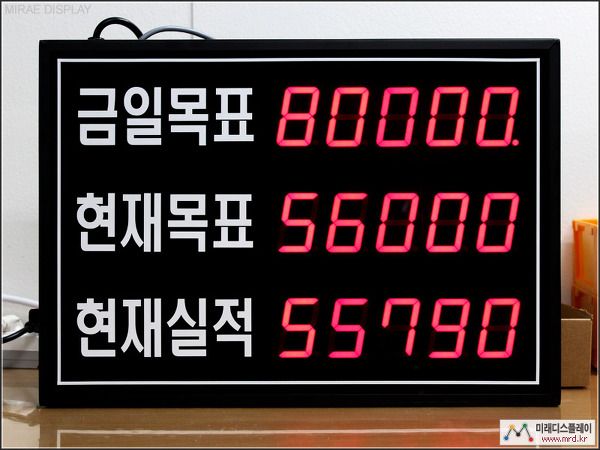

버튼 스위치, 박막센서, 포토센서, 릴레이 등을 통해 카운터(실적) 수량을 입력받아 현황판에 표시합니다.
고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 500mm x 세로 350mm x 두께 50mm (현황판 본체 기준) | |||
| 재질 | 스틸 / 갈바 (아연도금강판) | 컬러 (케이스) | 요청 사항 반영 [흑색/아이보리 기본] | |
| 전원 | 220V | 소비전력 | 15W (최대) | |
| 표시 (숫자) |
FND | 2.3인치 적색 모듈 (FND 1개 모듈 사이즈 48x69mm) | ||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 [기본] | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
| 기타 사항 | 금일목표, 현재목표, 현재실적 등의 문구 변경 가능 예) 생산목표, 생산실적, 누적실적, 현재생산, 미달수량, 차이, UPH 등 |
|||
- 기능
| 기능1 | 리모콘 설정 (생산목표, 작업시간 설정, 생산실적 수정) |
| 기능2 | 배수 설정 (입력 1회당 실적수량 증가량) |
| 기능3 | 생산실적 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등) |
[참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:31
