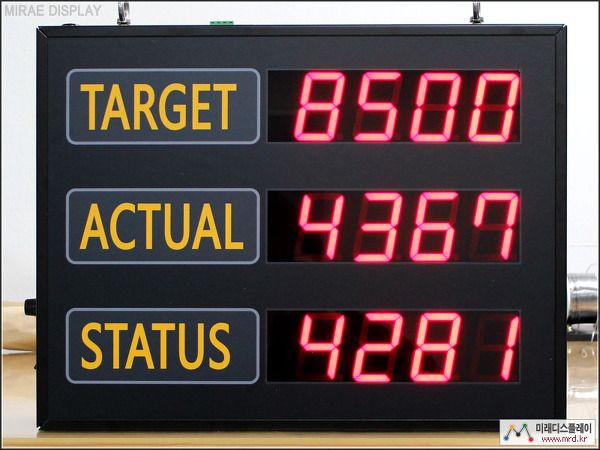

생산라인 현황판 (생산현황판)
미래디스플레이
2016. 3. 7. 14:03
목표수량(Target)과 작업시간 또는 사이클타임(C/T)을 설정하면 시간 진행에 따라 목표수량(Actual)이 증가하며, 버튼 스위치, 포토센서, 릴레이 등을 통해 실적수량(Status)을 입력받아 현황판에 표시합니다.
- 제품 사양
| 사이즈 | 가로 440mm x 세로 335mm x 두께 50mm (현황판 본체 기준) | |||
| 재질 | 스틸 / 갈바 (아연도금강판) | 컬러 (케이스) | 요청 사항 반영 [흑색/아이보리 기본] | |
| 전원 | 220V | 소비전력 | 15W (최대) | |
| 표시 (숫자) |
FND | 2.3인치 적색 모듈 (FND 1개 모듈 사이즈 48x69mm) | ||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 0~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 [기본] | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
| 기타 사항 | TARGET(목표), ACTUAL(현재목표), STATUS(생산량) 등의 문구 변경 가능 예) 독일어, 한자(간체/번체), 베트남어 등 요청 사항 반영 |
|||
- 기능
| 기능1 | 리모콘 설정 (생산목표, 작업시간 설정, 생산실적 수정) |
| 기능2 | 작업시간 또는 C/T(Cycle Time) 설정 : 현재 시점의 목표수량(Actual) 증가간격 배수 설정 : 입력 1회당 실적수량(Status) 증가량 |
| 기능3 | 생산실적 데이터 입력 (무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등) |
* [참고] 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:19
