안돈 현황
생산라인 가동 현황판
미래디스플레이
2018. 9. 28. 16:03
생산라인 또는 공정의 생산모델과 가동 상태 등을 표시하는 공장 현황판입니다.

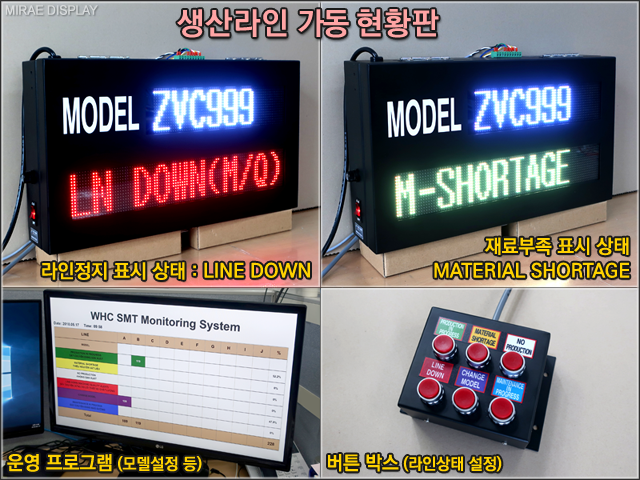

상부에 생산모델을 표시하며, 하부에 현재 라인의 상태를 표시합니다. 생산모델은 PC에서 입력하며, 라인 상태는 작업자(담당자)가 버튼을 눌러 입력하는 방식으로 제작되었습니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 450mm x 세로 250mm x 두께 90mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/밝은회색/아이보리 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 22W (평균) / 30W (최대) | |
| 표시 (숫자) |
FND | - | ||
| 도트 | 64mm 모듈 (컬러) | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 4~20mA, 0~10V, 0~5V 입력 | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형으로 제작시 | ||
| PC | PC 프로그램 설정형 (생산모델 입력 등) | |||
- 기능
| 기능1 | 생산모델 표시 : PC 운영 프로그램 (생산관리 담당자) |
| 기능2 | 라인 상태 출력 : 6개 버튼 중 1개 입력 (작업자, 생산관리 담당자 등) |
[링크] 본 라인 가동 현황판의 미래디스플레이 홈페이지 제품 사례 http://www.mrd.kr/mrd?mrd5product:321
