안돈 현황
안돈 현황판
미래디스플레이
2018. 1. 29. 14:14

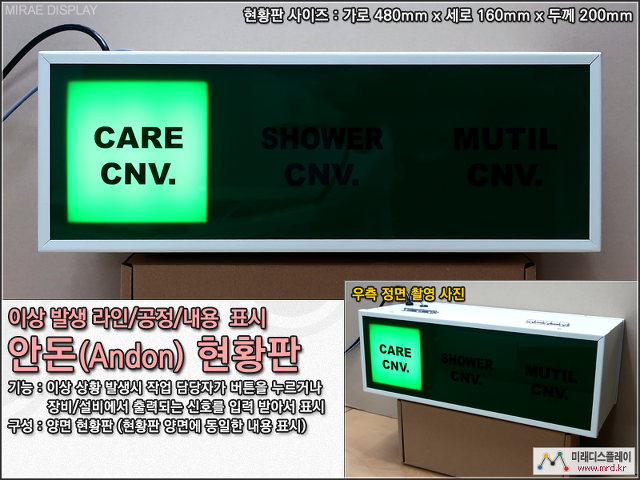

생산라인, 생산공정의 비가동 발생 현황을 실시간으로 표시하는 안돈(Andon, 行燈, あんどん) 현황판입니다.
비가동 발생시에 작업자가 버튼을 누르면 이상 내역을 현황판에 즉시 표시합니다. 양면에 동일한 내용을 출력하는 형태로 제작되었습니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 출력), 디자인(사이즈, 문구, 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 480mm x 세로 160mm x 두께 200mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 아이보리/흑색/밝은회색 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 16W (1개 점등) / 43W (3개 점등) | |
| 표시 (숫자) |
FND | - | ||
| 도트 | - | |||
| LED | LED 모듈 (모듈 1개 사이즈 : 가로 120mm x 세로 120mm) | |||
| 입력 (데이터) |
일반 | 버튼스위치, 무전원 접점, 센서, 릴레이, PLC 접점 등 [기본] | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) | |||
| 기타 | 4~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 안돈 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형으로 제작 가능 | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
- 기능
| 기능 | 비가동/이상 발생(안돈) 현황을 실시간으로 현황판에 표시 |
[링크] 본 안돈(andon) 현황판의 미래디스플레이 홈페이지 제품 사례 http://www.mrd.kr/mrd?mrd5product:185
