생산수량 생산현황판
미래디스플레이
2018. 1. 29. 13:55

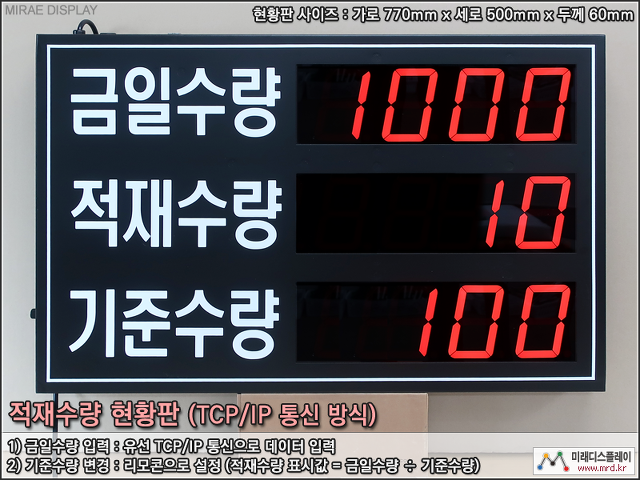

4인치 FND 모듈로 제작된 중형 사이즈의 생산현황판입니다. 생산라인, 생산공정 등에 설치합니다.
TCP/IP 통신으로 수량 데이터를 입력 받아서 표시하며, 적재수량, 기준수량은 리모콘 설정값에 따라 표시됩니다.
[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(현황판 사이즈, 문구, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다.
- 제품 사양
| 사이즈 | 가로 770mm x 세로 500mm x 두께 60mm (현황판 본체 기준) | |||
| 재질 | 스틸 / SUS / 아연도금강판 | 컬러 (케이스) | 흑색/아이보리/밝은회색 (색상 지정 가능) | |
| 전원 | 220V | 소비전력 | 8W (평균) / 15W (최대) | |
| 표시 (숫자) |
FND | 4인치 FND 적색 모듈 (모듈 1개 사이즈 : 90x122mm) | ||
| 도트 | - | |||
| LED | - | |||
| 입력 (데이터) |
일반 | 무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등 | ||
| 특수 | 데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등) [기본] | |||
| 기타 | 4~20mA, 0~10V, 0~5V 입력 | |||
| 출력 (옵션) |
일반 | 릴레이, PLC | ||
| 특수 | 데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판의 실적 데이터를 외부에 출력) | |||
| 기타 | ERP 출력 가능 (PC 프로그램 설정형으로 제작시) | |||
| 설정 (세팅) |
리모콘 | 리모콘 설정형 [기본] | ||
| PC | PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리) | |||
| 기타 사항 | 금일수량, 적재수량, 기준수량 등의 항목 문구 변경 가능 예) 금일목표, 상차수량, 하차수량, 적재량, 기준값, 달성률 등 |
|||
- 기능
| 기능1 | 리모콘 설정 : 기준수량 수정 |
| 기능2 | 금일수량 입력 : TCP/IP 유선랜 통신 |
| 기능3 | 적재수량 계산 후 출력 : 금일수량과 기준수량 값을 토대로 계산 |
[링크] 본 생산현황판의 미래디스플레이 홈페이지 제품 사례 http://www.mrd.kr/mrd?mrd5product:270
