해저터널 굴진율 산소농도 작업환경 현황판

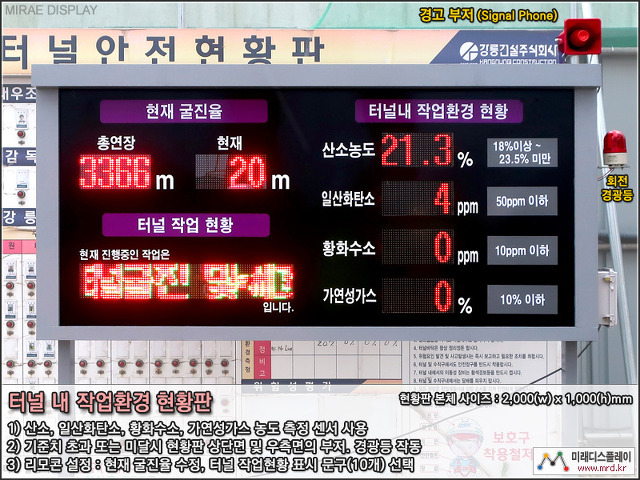

해저터널 작업 현장의 산소농도, 일산화탄소, 황화수소, 가연성가스 농도를 측정 및 표시하는 작업환경 현황판입니다.

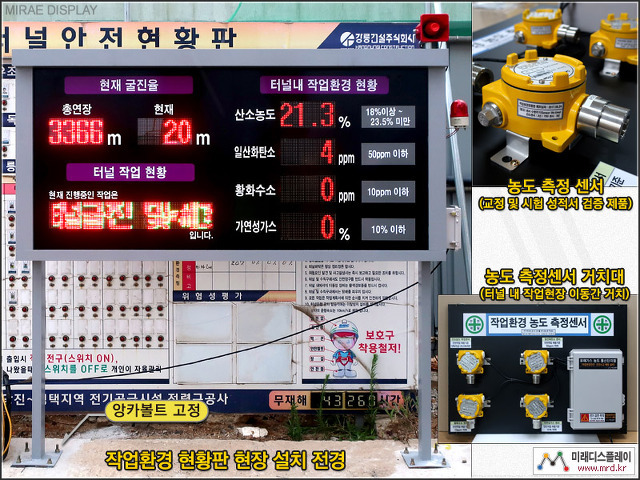

산소농도, 일산화탄소, 황화수소, 가연성가스 측정 센서가 감지한 수치를 실시간으로 표시하여, 해저터널 출입자가 지상에 설치된 현황판을 통해 터널 내부의 작업환경을 미리 확인토록 함으로써, 안전사고 발생을 예방합니다.

각 위해가스의 농도가 기준치를 벗어나면 현황판 상단의 경고 부저(Signal Phone)을 통해 경고음을 발령하고, 우측면의 회전경광등이 경고 상황임을 표시합니다.

해저터널 총연장 미터(m), 현재 굴진 거리, 터널 작업 내용 내역 등은 리모콘으로 상황에 맞게 설정합니다.


사용자 요청에 따라 현황판 사이즈, 디자인(문구, 형태, 배치), 측정 가능한 유해가스 종류 등을 변경할 수 있습니다.

※ 농도 측정 센서 안내

- 농도 측정 센서는 '제품 수명 주기'가 있습니다. 안전에 관계되는 제품이므로 (정확한 농도 측정을 위해) 센서 출고시 측정값에 대한 인증 절차를 거치며, 수명 주기 이후에는 센서 제품의 교체 또는 점검이 필요합니다.

- 센서 제조업체 권장 사항은 아래와 같습니다.
  1) 산소 센서 : 1년 8개월
  2) 기타 센서 : 2년
  * 정기 점검 시기 : 제작/납품 후 1년이 되는 시기 (1년 이후에는 매6개월마다 1회씩 점검)

[안내] 고객님께서 요청하시는 기능(데이터 입력, 가공, 출력), 디자인(문자, 숫자, 이미지 구성 및 배치)으로 제작 가능합니다

- 제품 사양

사이즈		가로 2,000mm x 세로 1,000mm x 두께 200mm (하단 거치대 제외, 현황판 본체 기준)
재질		스틸 / SUS / 아연도금강판	컬러 (케이스)	흑색/밝은회색/아이보리 (색상 지정 가능)
전원		220V	소비전력	55W (평균) / 70W (최대)
표시 (숫자)	FND	-
	도트	128mm 도트 모듈 (모듈 1개 사이즈 : 가로 128mm x 세로 128mm)
	LED	-
입력 (데이터)	일반	무전원 접점, 센서, 릴레이, PLC 접점, 버튼스위치 등
	특수	데이터 통신 입력 (TCP/IP, RS485, RS422, RS232, 지그비, 블루투스 등)
	기타	센서(산소농도, 일산화탄소, 황화수소, 가연성가스 농도 측정 센서) [기본]
출력 (옵션)	일반	릴레이, PLC
	특수	데이터 통신 출력 (TCP/IP, RS485, RS422, RS232 등으로 현황판 표시 데이터를 외부에 출력)
	기타	ERP 출력 가능 (PC 프로그램 설정형으로 제작시)
설정 (세팅)	리모콘	리모콘 설정형 (굴진율 수정, 터널작업현황 문구 변경) [기본]
	PC	PC 프로그램 설정형으로 제작 가능 (다수 현황판 실시간 관리)

- 기능

기능1	작업 현장의 산소, 일산화탄소, 황화수소, 가연성가스 농도를 실시간으로 표시 (측정 센서)
기능2	안전기준 미달 또는 초과시 경고음 발생, 회전경광등 작동
기능3	리모콘 설정 (굴진율 숫자 수정, 작업현황 내용 선택 등)

[참고] 본 제품의 미래디스플레이 홈페이지 제품 사례 링크 http://www.mrd.kr/mrd?mrd5product:182
